sACN 2 DMX Tool

Inleiding

Als techniekvrijwilliger in een theater, maken we gebruik van diverse methodes om het licht aan te sturen. De standaard techniek om een lamp (in jargon een fixture genoemd) aan te sturen is DMX. Echter kan DMX gebruik maken van maximaal 512 kanalen, een lamp kan één of meerdere DMX kanalen gebruiken. Echter als er meer dan 512 kanalen nodig zijn, dan wordt er gebruikt van een tweede DMX lijn. Als de tweede lijn ook “vol” zit, dan wordt een derde lijn gebruikt. Maar bij complexe installaties of complexe shows is het onmogelijk om al deze lijnen aan te sturen vanaf een enkele lichttafel.

sACN

De geavanceerde lichttafels heeft de mogelijkheid om de aansturing te doen doormiddel van het sACN (streaming ACN) protocol. Dit protocol is een digitaal protocol, waarbij je meerdere DMX lijnen kan aansturen over een enkele netwerk kabel. Binnen het sACN protocol worden de DMX lijnen namelijk “universes” genoemd. In een installatie moet dit sACN protocol, die de lichttafel uitstuurt, omgezet worden naar een DMX signaal, dit wordt door een stuk hardware gedaan, genaamd een node.

Tool

De tool die gemaakt is gemaakt neemt de taak van een lichttafel over. Dit om bijvoorbeeld een node te testen of deze DMX waardes overneemt.

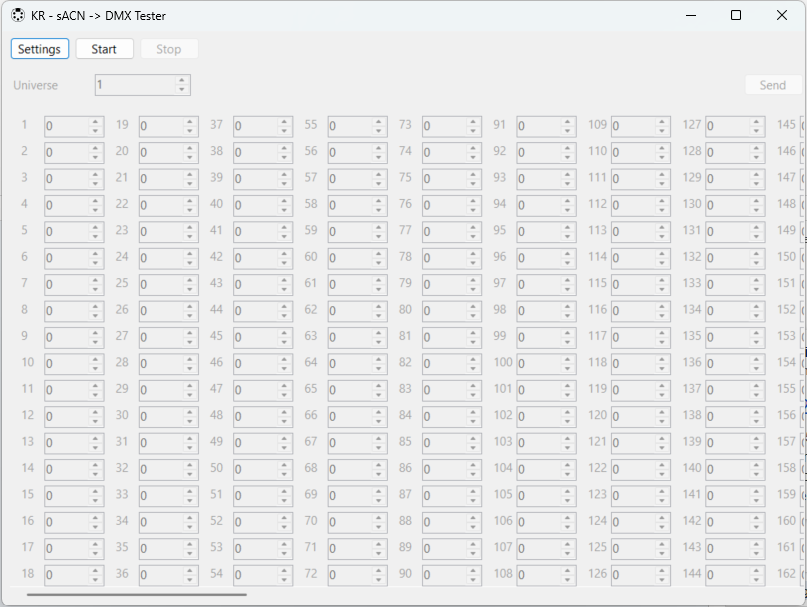

De tool is simpel qua bediening, per DMX kanaal kan je een waarde van 0 tot 255 invullen. Standaard staat de universe op nummer één en kan je eenvoudig wisselen van universe. Bij het wisselen van een andere universe worden de waardes van de DMX kanalen gewisseld “on the fly”. Als je in de tool een waarde aanpast, dan wordt deze direct opgepakt door de verbonden node.

Bent u geïnteresseerd in de tool? Neem dan contact met mij op doormiddel van het contact formulier.
